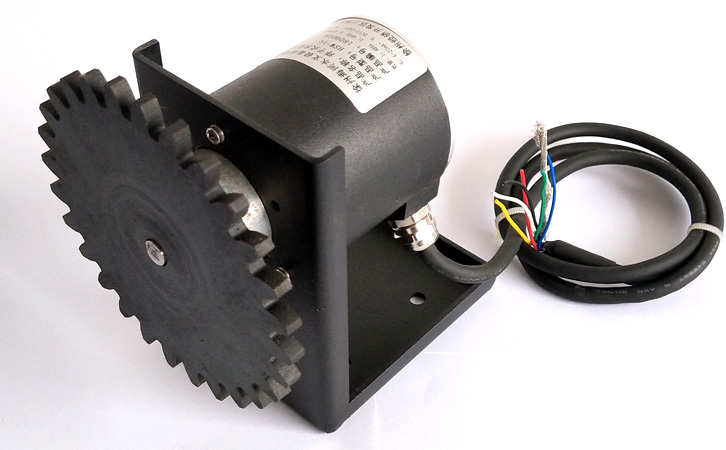

徐州海河HZW闸位计 开度仪 闸位传感器 闸门开度传感器
关于徐州海河HZW闸位计 开度仪 闸位传感器 闸门开度传感器信息的二维码

手机扫描查看

  • ¥: 100.00元/套
  • 起订量:1 套
  • 可售数量: 10000 套
  • 支持批量采购
  • 发布时间:2022-12-05 08:10

产地:江苏省 徐州市 鼓楼区 | 归属行业:位移传感器

品牌:徐州海河

有效期至:长期有效

联系人: 高经理

联系地址:徐州经济技术开发区 高经理:18952212605

已有81人关注
分享:
企业信息

徐州海河水文设备有限公司

免费企业 诚信指数 0

    资料信息

  • 店铺等级:
  • 旺铺店长: haihe68

    认证信息

  • 实名认证
  • 信用认证
  • 商品合格
站内搜索

  • 产品详情
  • 联系方式
  • 产品评价
  • 量程:0-80m
  • 分辨率:1cm/1mm
  • 输出信号::格雷码/RS485/串行SSI信号/4-20毫安
  • 供货总量:10000 套
  • 发货期限: 自买家付款之日起 3 天内发货
  • 所在地:江苏省 徐州市 鼓楼区

HZW闸位计

HZW系列闸门开度传感器是针对闸门测量的特点,采用光电式或接触式编码器,在内部配以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便,适应性强,稳定可靠,集检测与A/D转换为一体,具有断电记忆跟踪功能。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量。其功能、特点,可靠性等深受广大水利水电工程技术人员的信赖和好评。


编码特性:每周128组编码,连续64周(即128*64)

工作电压:DC12-24V格雷码无需电源

外型尺寸:见下图

使用环境温度:-20~+75(不结露)
保存环境温度:-25~+80

消耗电流:4856mA,4-20MA20mA格雷码无消耗

防护等级:IP64

输出信号(可选):A-4-20毫安;B-并行格雷码;M-RS485;




接线关系

1、光电、接触式编码器接线:

a、4854-20mA编码器输出尾线接线关系4-20mA未订则不用接):

线色

绿

特性

电源+

电源-

4-20mA+

4-20mA -

485A

485B

b、SSI接口编码器输出尾线接线关系:

线色

绿

特性

电源正

电源负

C+

C-

D-

D+

  c、格雷码:

19芯航空插头,光电116为数据从低到高D0-D15,18为DC12V电源输入+,19为DC12V电源输入-接触式114为数据从低到高D0-D13,19为

安装*使用及注意事项:

1、本传感器属于高精度仪器,安装时严禁敲击和摔打碰撞。

2、传感器与外部联接应避免刚性连接,而应采用联轴器、连接齿轮或同步带联接传动。

3、安装时注意其允许的轴负载,不得超过极限负载。

4、注意不要超过编码器的极限转速,如超过极限转速时,电信号可能会丢失。

5、接线务必正确,错误接线可能会导致传感器内部电路损坏。

6、请不要将传感器的输出线与动力等线绕在一起或同一管道传输,也不宜在配线盘附近使用,以防干扰。
