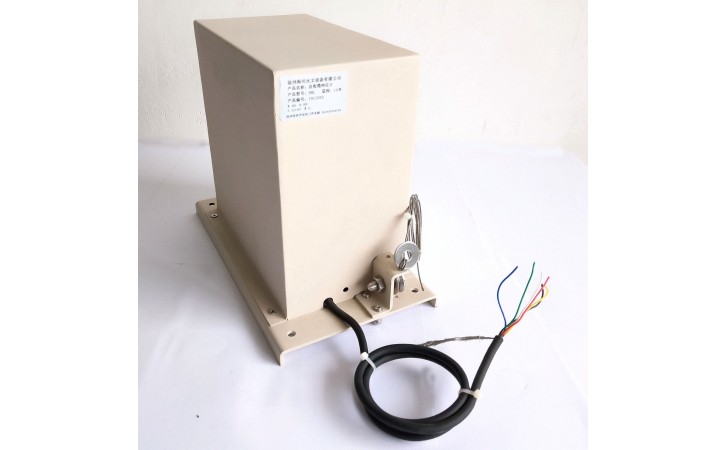

HHL恒力收绳闸门开度传感器
关于HHL恒力收绳闸门开度传感器信息的二维码

手机扫描查看

  • ¥: 320.00元/套
  • 起订量:1 套
  • 可售数量: 1000 套
  • 支持批量采购
  • 发布时间:2024-03-29 08:17

产地:江苏省 徐州市 鼓楼区 | 归属行业:传感器

品牌:徐州海河

有效期至:长期有效

联系人: 赵丹

联系地址:徐州经开智造园15号,赵丹15852310016

已有267人关注
分享:
企业信息

徐州海河水文设备有限公司(销售部)

免费企业 诚信指数 0

    资料信息

  • 店铺等级:
  • 旺铺店长: hhswsb

    认证信息

  • 实名认证
  • 信用认证
  • 商品合格
站内搜索

  • 产品详情
  • 联系方式
  • 产品评价
  • 量程:10
  • 分辨率:1cm/1mm
  • 输出信号::RS485/格雷码/4-20毫安
  • 供货总量:1000 套
  • 发货期限: 自买家付款之日起 3 天内发货
  • 所在地:江苏省 徐州市 鼓楼区








HHL恒力收绳闸门开度传感器 13.0版)



使用说明书

























徐州海河水文设备有限公司

徐州市经济开发区



一、概述

HHL恒力收绳闸门开度传感器从内部拉出一根钢丝绳与被测闸门直接联结,闸门提升或下降时钢丝绳带动与编码器同轴的测轮旋转,使编码器与被测闸门同步转动,从而将被测闸门的启降转化为编码器轴的旋转,输出相应的位置信息。其内部的机械机构主要由恒力弹簧、弹簧轮、测轮、轮轴等组成,下降过程由闸门拉动弹簧反绕,带动机械机构转动,上升则由反绕弹簧产生的力量带动机械转动、拉动钢丝绳上升。该传感器结构合理,安装简便、抗干扰能力强,分辨率高,量程大,寿命长,集检测与A/D转换为一体,有掉电后信号跟踪记忆功能它能够长期用于被测件位移量的检测,并能保证性能的稳定可靠适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量,控制。是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想测量与控制位移的传感器。

二、主要技术指标:

1、检测量程:标准10米,非标定制

2、分辨率:1
3测量系统误差:2cm

4外形尺寸:长304mmx宽197mmx高303mm

5、底板安装固定孔:长275mmx宽175mm,4-M5x25螺钉

6、输出信号(可选)A-4-20毫安;B-并行格雷码;M-RS485;S-串行SSI信号

7、工作电压DC12-24V(格雷码不用供电)

8、防护等级: IP63

9、环境参数: 温度 -25~+80,相对湿度≤95%(RH40)

三、安装、调试步骤:

1、将闸门落到最到最下面

2、将本恒力收绳闸位计直立或侧立安装在适当的位置,将钢丝绳的出绳系在液压杆与闸门连接的位置或闸门上(尽量保证钢丝绳与液压杆保持平行)。(注意:钢丝绳较大可拉出长度不超过设计值,如果本传感器与钢丝绳系绳点距离较远可在钢丝绳末端加接相应长度的钢丝绳,以免拉断内部钢丝绳)

3、打开防尘罩

4、反向转动线轮少量,使钢线绳稍松,转动测轮使用编码器显示为0

5、提起闸门到随意的高度

6、比较闸门的实际高度与显示是否一致(不一致则检查钢丝绳是否平行、回收是否顺利等)

7、检测无误后将开关防尘罩安装好则安装调试工作完成

四、接线关系(编码器接线):

1485接口(4芯航插):1-485A2-485B3-电源+4-GND。

2、格雷码接口(19芯航插): 113为数据D0-D1219为公共端。

3、模拟量接口(6芯航插):1-485A2-485B3-4-20mA +4-4-20mA -5-电源+6-GND(已焊引线的线色为:-4-20mA +-4-20mA --电源+-GND













 四芯航插示意图                                         6芯航插示意图

五、安装示意图(液压和螺杆启闭机):





六、安装使用及注意事项:

1、切记:手动拉动钢丝绳时千万不要突然快速收回,否则有可能损坏内部恒力收绳机构。

2、属于高精度仪器,安装时严禁敲击和摔打碰撞。

3、接线务必正确。

4、在防尘罩内部尽量不要有多余的电缆线,以避免多余的电缆线妨碍传动机构正常运转。

5、注意钢丝绳出绳一定要绕过导向轮。

6、注意钢丝绳在拉出全程不可与其他部件有摩擦或刮蹭现象,以免影响钢丝绳的使用寿命。

1、切记:手动拉动钢丝绳时千万不要突然快速收回,否则有可能损坏内部恒力收绳机构。

2、本限位开关属于高精度仪器,安装时严禁敲击和摔打碰撞。

3、接线务必正确,请注意选择行程开关的常开或常闭触点。

4、在防尘罩内部尽量不要有多余的电缆线,以避免多余的电缆线妨碍传动机构正常运转。

5、注意钢丝绳出绳一定要绕过导向轮。

6、注意钢丝绳在拉出全程不可与其他部件有摩擦或刮蹭现象,以免影响钢丝绳的使用寿命。

七、定货需知:

1、量程 :(  )米

2传感器出绳方向: □向上;□向下;□侧出绳
3、输出信号方式:□格雷码;□485;□420毫安;□SSI
4钢丝绳拉出时闸门的动作方向:□上升;□下降

附:485口通信协议(读取部分)

485口通信协议MOD_HH采用Modbus通信协议(RTU方式)。海河设备作为从机。

数据字节格式:起始位      数据位     (无奇偶校验位) 停止位

1           8                1

波特率:9600(可设置)

功能码03:

利用Modbus通信协议的03功能码,读取传感器或显示器的数值(1个数值)。主机的命令格式是从机地址、功能码、起始地址、字节数及CRC码。从机响应的命令格式是从机地址、功能码、数据区及CRC码。数据区的数据是二进制码,二个字节,高位在前。CRC码都是二个字节,低位在前。

信息帧格式举例:

主机呼:01      03      00    00    00    01    84      0A

站号   功能码    起始地址    读取点数    CRC校验码

                                         低       高

从机答:01       03         02        XX   XX       XX     XX

       站号    功能码    读单元字节     数据          CRC校验码

                                     高(二进制)低

上面01,03,02,XX等均为一个字节。数据为两个字节,高位字节在前。每帧的开头和结尾至少有3.5个字节时间的间隔。用户在为主机编程时,除了站号(地址)和CRC校验码之外,其它字节的字符均采用上面的内容不变。主机格式中的读取点数可以为01也可以为02(02是为了兼容某些协议)。从机回答帧中的功能码(03)和读单元字节数(02)不变。CRC的检验内容包括从地址到CRC校验码之前的全部内容。
