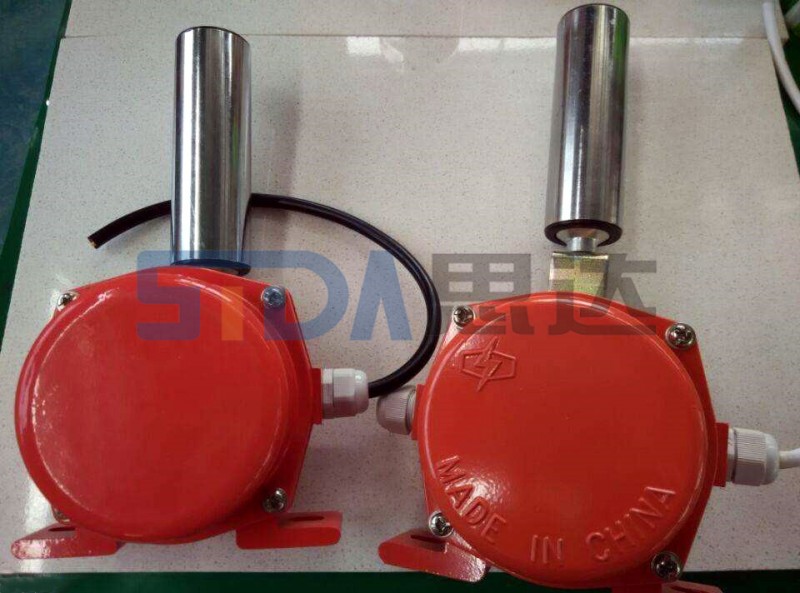

PPN-10-45、PPN-20-35、跑偏开关
PPN-12-30、PPN-10-45、常开、常闭、常开+常闭、PPN-20-35、两级跑偏开关
一、概述
用于输送机胶带跑偏的检测,防止由于胶带跑偏而造成物料溢出等故障;本机广泛应用矿山、电力及化工等行业的运输系统中。

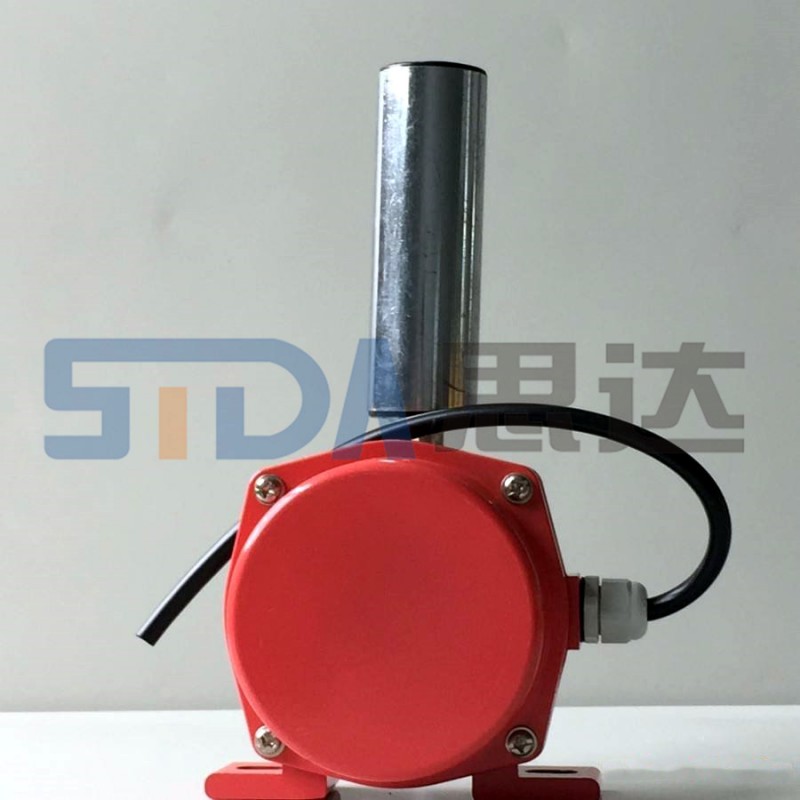

PPN-10-45、PPN-20-35、跑偏开关
二、技术参数
1、使用环境条件
a 环境温度-30~+50oC
b 相对湿度不大于85
2、 主要参数见下表
参数 型号 动作角度 极限角度 动作力(kg) 触点数量 触点容量 复位方式 可靠性 重量(KG)
常开 常闭
PPN-12-30 12o 30o 70o 2 2 AC380V5A 自动复位 >100万次 3.5
PPN-10-45 10o 45o 70o
PPN-20-35 20o 35o 70o
三、适用范围
两级跑偏开关用于常规皮带输送机:地下、索道支撑皮带输送机:轮船装卸系统;堆垛/取料输送机;倾斜和梭式输送机;起重机、挖掘机,起重臂限位:裙边给料机/输送机:重型极限开关检测胶带的跑偏量,是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
基本原理:
输送机在运行中,当皮带跑偏且与开关立辊接触时,立辊自转,若跑偏量继续加大,则挤压立辊发生偏移。一级开关信号用于报警,如果将此信号与跑调整装置相接,即可实现不停机状态下的跑偏自动调整。二级开关信号用于停机,将此信号接至控制线路中,即可实现重度跑偏状态下的自动停机。当故障排除后,胶带离开立辊正常运转时,立辊可自动复位。

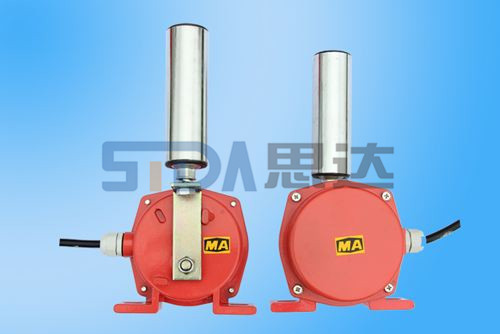

PPN-10-45、PPN-20-35、跑偏开关
选型注意事项
1、尽量选择二或多跑偏开关,可以检测皮带不同的跑偏程度,为控制系统提供更多的信息。
2、优先选择开关本体带动作记忆及动作状态指示的产品。由于皮带输送机是动态运转的,具备此功能,可以便于确定皮带发生跑偏的具体位置、分析跑偏原因,也便于设备调试和维护。
3、有条件可以选择非接触式跑偏开关。非接触式跑偏开关使光电接近开关滚轮检测皮带是否跑偏。其优点是寿命长、易于维护,缺点是昂贵。
跑偏开关的分类:
跑偏开关有普通型的、接线腔型、地址编码的。
a.普通型的就是以上所说两级跑偏开关;
b.接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔,现场控制电缆可直接接入接线腔,杜绝电缆接头受潮、虚连造成的故障。
c.地址编码型跑偏开关是在普通跑偏开关的基础上融合了XLline现场总线技术,实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况,解决了工人寻找故障点所带来的不便。
地址编码型两级跑偏开关与综合保护仪(网关)通过XLline现场总线方式连接,支持128个地址,且同一地址可多个开关同时使用,其特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。
PPN-10-45、PPN-20-35、跑偏开关
本系列跑偏开关具有两级动作功能。一级动作用于报警,二级动作用于自动停机。胶带机在运行中,当胶带跑偏且与本开关立辊接触时,立辊自转,若跑偏量继续加大,则挤压立辊发生偏移。
当立辊偏转角度超过12°时,一级开关动作,输出(报警信号)。
当立辊偏转角度超过30°时,二级开关动作,输出(停机信号)。
一级开关信号用于报警,如果将此信号与跑调整装置相接,即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机,将此信号接至控制线路中,即可实现重度跑偏状态下的自动停机。
当故障排除后,胶带离开立辊正常运转时,立辊可自动复位。
为了适应户外条件下长期使用,本产品均采用整体密封,内部金属零件进行镀锌纯化处理,外部零件除壳体外均做多层光亮镀铬,壳体为铸铝制造,表面采用静电喷涂技术处理,适宜在恶劣环境下使用。
