BDL思达防爆堵煤开关|料位控制器详细介绍

BDL思达防爆堵煤开关|料位控制器

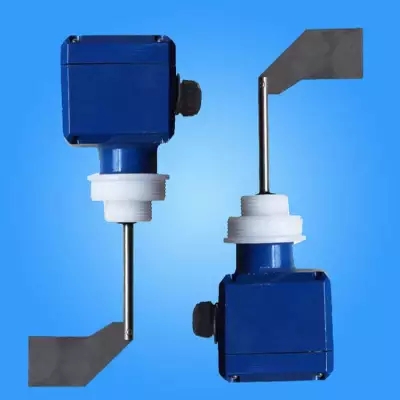

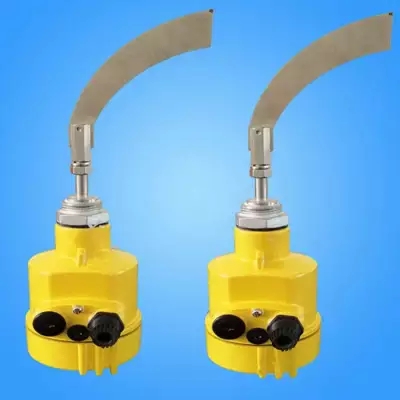

一、产品简介：

   防爆型阻旋料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号，同时切断电源停止转动。

BDL思达防爆堵煤开关|料位控制器

二、产品参数：

1、电源：（A）110VAC （B）220VAC （C） 12VAC (D) 24VDC

2、接点容量：/250VAC SPDT

3、耐电压： 1500VAC×1min 叶片转速：1rpm

4、防护等：IP65 入线口规格：1/2″PF

5、适用zui小比重：0.3g/ cm3

6、温度：-20～80℃（高温型耐400℃）

BDL思达防爆堵煤开关|料位控制器

三、产品特点：

1、可长时间连续运转；

2、 独特油封设计可以防止粉尘沿轴渗入；

3、扭力稳定可靠,且扭力大小可以调节；

4、叶片承受过重负荷时，马达回转机构会自动打滑，保护不受损坏；

5、接续规格、叶片、长度皆可接受定制。

BDL思达防爆堵煤开关|料位控制器

四、工作原理：

   阻旋料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号，同时切断电源停止转动。当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。针对不同比重物料扭力大小可以调节。

BDL思达防爆堵煤开关|料位控制器

安装注意事项：

1、安装要求应使叶片所处的位置避开进料口的下部和料仓死料区，为防止使用中物料的砸击，应在检测叶片的上方安装防护板。

2、如采用加长轴垂直安装，则应安装保护套筒或使叶片和软轴所处位置不受到物料的直接砸击。多位测量时应适当拉开距离，避免发生

BDL思达防爆堵煤开关|料位控制器

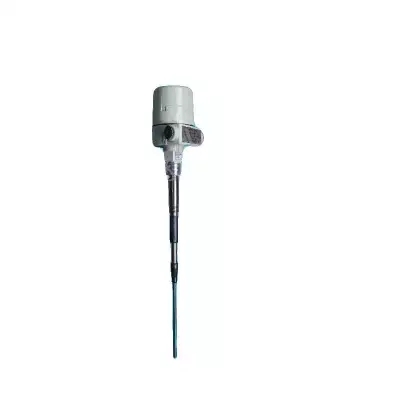

工作原理：

本控制器是利用高频电桥原理工作的，众所周知，所有物质的电特性与空气电特性多少都有些差别，当探头浸入物料时。探测棒与容器壁之间的电导率与电纳率产生很大的变化，利用这些变化来检测探头周围是否有空气或者物料存在。控制器由电子线路和探头两部分组成。电子线路包括高频振荡器、检测电路、输出电路，探头由探测棒和保护套构成，棒与保护套之间，以及他们与接地容器之间都互相绝缘，由高频振荡器提供稳定的射频电压，通过电桥加到探测棒上，当物料触及到探测棒时，电桥输出不平衡电压，经解调器、放大器处理后，驱动继电器动作。

BDL思达防爆堵煤开关|料位控制器

常见故障及处理方法：

1）输出值一直过高：检查物位高于电时，电与地之间的电阻，低于100KΩ表明探头绝缘有误或采用裸探头时物料有导电性，此时需要换绝缘探头（向厂方咨询）。?

2）空仓时输出过高：覆盖物（挂料）误差的特点是，当物料低于探头底端部时，输出仍大于2%时，要确定覆盖问题，则要探头上的附着物并重新检查是否工作正常，若后读数小于1%正常。?

3）检查连续电缆出现的问题主要是短路和断路，把连接电缆从仪表上拆下来，用其一端短路或断开，测量另一端，可以检查出来

BDL思达防爆堵煤开关|料位控制器

主要用途及应用范围

不绣钢检测膜片具耐磨损、抗腐蚀、性能可靠、使用维护周期更长、更方便、高等诸多优点。在现代工业矿山、冶金、电力、化工、塑料、建材、粮食等生产过程中，料仓、溜槽、输送、升降机械设备的物料定位输出开关信号，可以直接连接声光报警器、PLC等设备上进行料位监测或控制。对输送或升降机械内部无法安装凸出物体的地方更适合。是的产品。薄膜料位信号器主要技术指标

BDL思达防爆堵煤开关|料位控制器

总结：

阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业获得了广泛的应用。
