剩余电流动作断路器应用局限性

分享到:
放大字体  缩小字体    发布日期:2019-03-22  作者:csl  浏览次数:1867
核心提示:剩余电流动作断路器不能消除电击或火灾的所有风险。尤其是,剩余电流动作断路器本身不会检测过载情况、相间短路或相间短路(见三相电力)。必须提供过电流保护(保险丝或断路器)。将剩余电流动作断路器功能与过流保护结合在一起的断路器对这两种类型的故障都作出响应。这些被称为RCBO,可用于2极、3极和4极配置。RCBO通常具有单独的电路,用于检测电流不平衡和过载电流,但使用通用的中断机制。

  剩余电流动作断路器不能消除电击或火灾的所有风险。尤其是,剩余电流动作断路器本身不会检测过载情况、相间短路或相间短路(见三相电力)。必须提供过电流保护(保险丝或断路器)。将剩余电流动作断路器功能与过流保护结合在一起的断路器对这两种类型的故障都作出响应。这些被称为RCBO,可用于2极、3极和4极配置。RCBO通常具有单独的电路,用于检测电流不平衡和过载电流,但使用通用的中断机制。

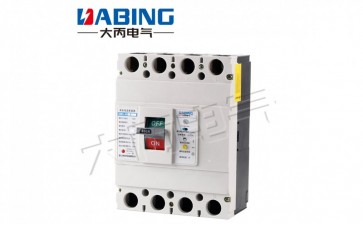

剩余电流动作断路器

  当电流从一个相(带电/带电/热)流过一个人时,剩余电流动作断路器有助于防止电击。当电流从一个人的相位流到另一个人的中性点或从一个人的相位流到另一个人的相位时,它不能防止电击,例如,在灯具中,一根手指同时接触到带电和中性点的触点;一个装置不能区分通过预定负载的电流和通过一个人的电流,尽管如果人与地接触,因为有些电流仍可能通过人的手指和身体到达大地


  在剩余电流动作断路器需要电源的情况下,如果剩余电流动作断路器电源侧的中性线断开或关闭,而相应的带电线保持不间断,则可能出现危险情况。跳闸电路需要电源工作,电源故障时不跳闸。如果没有中性点,连接的设备将无法工作,但剩余电流动作断路器无法保护人们不接触带电电线。因此,断路器的安装方式必须确保中性线不会被切断,除非带电线同时被切断。如果需要断开中性线,则必须使用两极断路器(或三相用四极断路器)。为了用中断的中性点提供一些保护,一些剩余电流动作断路器和RCBO配备了辅助连接线,必须连接到配电盘的接地母线上。这使设备能够检测到电源的中性点缺失,导致设备跳闸,或为跳闸电路提供备用电源路径,使其能够在电源中性点缺失的情况下继续正常工作。

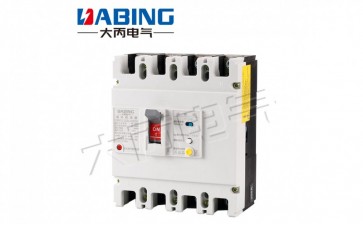

剩余电流动作断路器

 与此相关,单极剩余电流动作断路器/RCBO仅中断带电导体,而双极装置同时中断带电导体和返回导体。通常这是一个标准和安全的做法,因为返回导体无论如何都保持在地电位。但是,由于其设计,单极剩余电流动作断路器不会在某些不常见的情况下隔离或断开所有相关电线,例如,未按预期将返回导线固定在接地电位处,或返回导线和接地导线之间发生电流泄漏的情况。在这些情况下,双极剩余电流动作断路器将提供保护,因为回路导体也将断开。
