安德利电能质量综合治理装置介绍

ADL-PQC电能质量综合治理装置（ADL-PQC Power Quality Controller）是由上海安德利电力科技股份有限公司自主研发的电能质量产品。集成了谐波治理、补偿无功和调节三相不平衡的功能，保护线路和用电设备，免除罚款。

 电能质量综合治理装置并联在电网中，通过外部CT实时检测负载电流，并通过DSP计算，提取负载的谐波分量、无功分量、负序分量和零序分量，采用PWM变流技术，控制IGBT，使内部的变流装置逆变出一个和负载谐波电流大小相等、方向相反的电流注入到电网中，同时逆变出一个满足负载需求的无功电流、负序电流和零序电流注入到电网中，从而同时实现滤除谐波、补偿无功和调节三相不平衡的功能。

谐波治理和无功补偿原理参照APF和SVG，三相不平衡治理原理如下图：

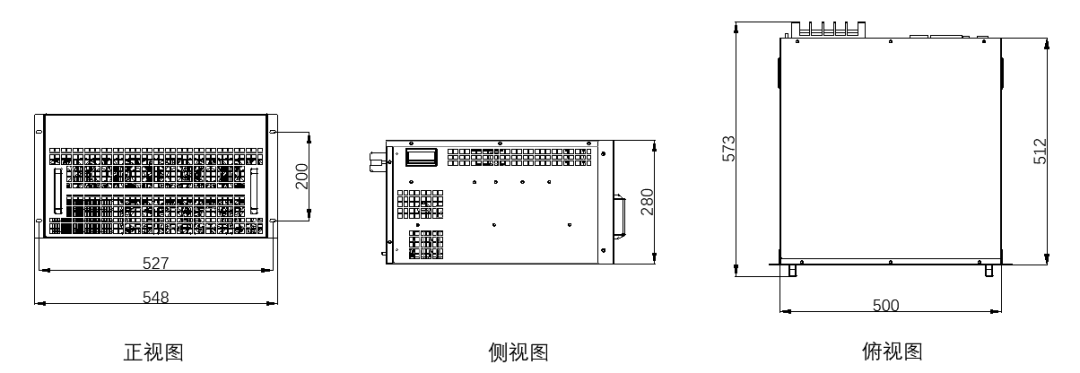

150A抽屉模块尺寸

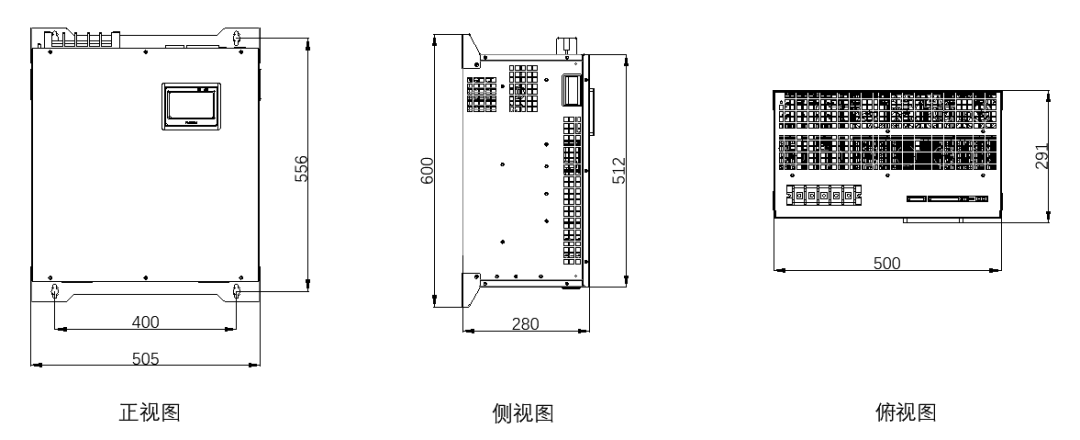

150A壁挂模块尺寸

100A、75A  抽屉模块尺寸

100A、75A壁挂模块尺寸

50A、30A抽屉模块尺寸

50A、30A壁挂模块尺寸

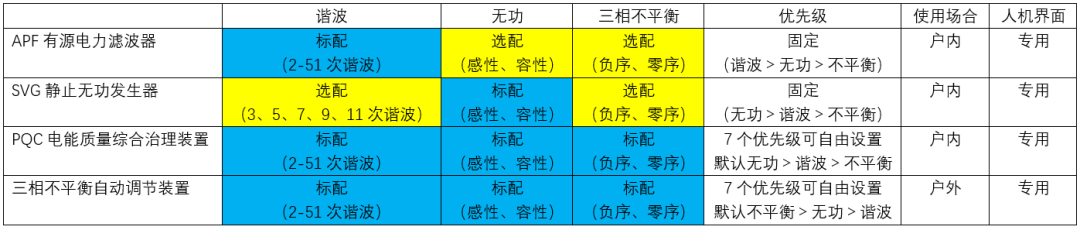

说明：1、蓝色为标配功能，黄色为选配功能；

           2、客户要求配置选配功能时，需提前说明。
