脉冲恒流源300A大电流脉冲电源

手机扫描查看

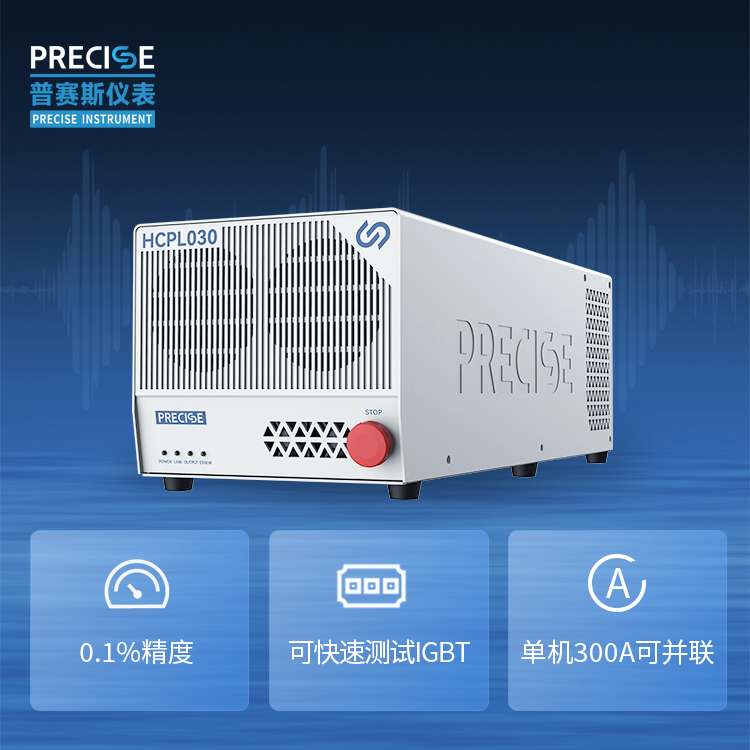

普赛斯HCPL030脉冲恒流源300A大电流脉冲电源，产品具有输出脉冲边沿陡（10μs）、测试效率高（40ms，外部控制继电器）、支持两路脉冲电压测量（峰值采样）、支持输出极性切换等特点。单台输出电流300A，支持至少六台以上多设备并联测量。设备主要针对晶圆测试，可用于300A以下肖特基二极管、整流桥堆、IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试。

产品特点

50μs-1ms的脉冲宽度连续可调;

10μs超快上升沿（典型时间）;

两路同步测量电压,准确度为0.1%;

单台300A程控输出;

支持过流保护，异常开路保护;

可适用于大电流传感器(阶跃)响应时间测试；

技术参数

电流脉宽:50μs~1ms
输出极性选择;正向、负向
最小脉冲重复时间;100ms
电流上升沿时间;10μs

输出负载电压;20V@300A&pulse≤500μs
DUT电压测量;2独立通道
DUT电压测量;远端测量，峰值电压测量（取样点可配置）
输出脉冲电流;量程5A/10A/300A

输出脉冲电流;分辨率16Bit

输出脉冲电流;准确度：5A量程，±0.1%±16mA；100A量程，±0.1%±128mA；300A量程，±0.1%±256mA

电流回读;量程  5A/10A/300A

电流回读;分辨率16Bit

电流回读;准确度 5A量程，±0.1%±16mA；100A量程，±0.1%±128mA；300A量程，±0.1%±256mA

DUT采样;量程  300mV/3V/30V

DUT采样;分辨率 16Bit

DUT采样;准确度 300mV量程，±0.1%±1mV；3V量程，±0.1%±3mV；30V量程，±0.1%±8mV

通讯接口;RS232/LAN

噪音;＜65dB

输入电压;90-264V、50/60Hz

尺寸(长*宽*高):400mm✖185mm✖160mm

应用领域

主要针对晶圆测试，可用于300A以下肖特基二极管、整流桥堆、 IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试。
